GD941W電動雙層水冷式高溫蝶閥

所屬分類：蝶閥

聯系人：吳先生

熱線電話：13968993212

座機： 0577-67333802

聯系地址：浙江省麗水市蓮都區碧湖鎮萬洋眾創城八區8幢101

聯系我們

產品介紹
產品參數
聯系我們

GD941W雙水冷式超高溫蝶閥采用碳鋼和耐高溫合金鋼，內腔通水冷卻，蝶板采用雙層耐熱高溫合金鋼，內腔通水冷卻，在閥門出口處設有流量開關報警功能，同時在進出口設有二個流量調節閥；可保證蝶閥在高溫工況下穩定運行工作，工作溫度可達1300℃（瞬時溫度≤1400℃），具有耗水量少，耐高溫，體積小，轉動靈活，使用方便的特點。

GD941W雙水冷式超高溫蝶閥采用碳鋼和耐高溫合金鋼，內腔通水冷卻，蝶板采用雙層耐熱高溫合金鋼，內腔通水冷卻，在閥門出口處設有流量開關報警功能，同時在進出口設有二個流量調節閥；可保證蝶閥在高溫工況下穩定運行工作，工作溫度可達1300℃（瞬時溫度≤1400℃），具有耗水量少，耐高溫，體積小，轉動靈活，使用方便的特點。　

GD941W雙水冷式超高溫蝶閥應用于冶金，化工，建材，電站等行業中的超高溫氣體管道中，作為高溫氣體介質調節或切斷；與各種執行器（電動，氣動，蝸輪）配套使用組成不同性能的閥門，可實現遠距離控制和自動調節和切斷。

產品主要性能參數

公稱壓力PN/Mpa	適用介質	冷卻水溫度/℃		冷卻水流量/(m/h)	冷卻水壓力/Mpa	適用溫度/℃	閥門啟閉速度/s
		進口	出口
0.05	煙氣	≤33	≤33	20	0.45-0.5	≤600	40

主要零部件材料

零件名稱	閥體	蝶板	閥桿	填料
材料	Q235A+水冷層	Q235A+水冷層	耐熱不銹鋼	柔性石墨

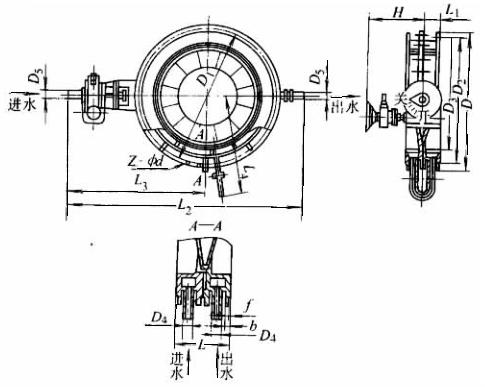

主要尺寸

公稱通徑DN/mm	尺寸/mm															渦輪箱型號	重量/kg
公稱通徑DN/mm	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	H	f	b	Z-φd	渦輪箱型號	重量/kg
1000	1375	1320	1280	1000	64	76	360	230	2540	1505	987	560	5	30	32-φ30	CDsl9-F25	2425
1200	1630	1560	1510	1200	64	76	360	230	2740	1605	1087	560	5	30	36-φ36		2843
1400	1790	1730	1690	1400	64	76	380	230	2940	1705	1187	560	5	34	40-φ30		3268
